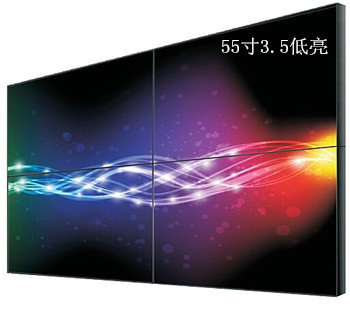

ZYU-S550B系列液晶拼接屏分散式FPGA陣列架構為硬件基礎,它能對輸入到處理器的多路VEDIO、RGB、VGA、DVI等信號進行分別處理顯示。通過圖像拼接處理器，把輸入到大屏幕的信號，通過分段分割特別處理在多個顯示單元上拼接成一個完整的邏輯畫面，方便電子地圖及其它信息以完整的形式顯示出來。控制器采用兩項先進的大屏幕顯示技術（視頻窗口）和（虛屏技術），可以在大屏幕顯示墻上以任意位置，任意大小開窗口顯示多路視頻圖像和整幅完整的計算機及網絡拼接圖像，由于采用了虛屏技術，所有的視頻窗口，圖形窗口，文本窗口可以在整個顯示墻上任意拖動，任意縮放。由于嵌入式拼接控制器的每個顯示單元為單獨運算管理，控制器采用環路入環出控制功能,支持多路信號同時使用時無需增加矩陣切換器，解決了傳統的矩陣切換畫面功能,同時也為客戶節約了投資成本.
ZYU-S550LB系列液晶拼接顯示墻以 DID 液晶顯示屏為基本顯示單元，集最新的液晶顯示技術和新開發的純硬件嵌入式控制器為一體拼接單元，所有的輸入信號可以自由的顯示在顯示墻窗口中，全面支持圖像的跨屏、漫游、畫中畫、疊加、縮放、單屏多畫面顯示等高端顯示功能。控制器根據客戶的使用要求量身定做，專機專用，能最大程度的發揮顯示單元的效能。以高清畫質，組合靈活多樣，顯示內容豐富，給用戶最大的自由設計空間，提供震撼的顯示效果
DID液晶拼接墻是一種全新的大屏幕拼接方式，可實現真正無限拼接的新一代平板顯示產品,平板拼接顯示技術將是下一代拼接顯示系統的主流應用技術。液晶顯示技術經多年發展，已在平板拼接顯示領域占據重要地位。拼接墻超輕、超薄、長壽命、維護成本低、功耗低、無輻射、高清晰，3.5mm 超窄邊拼縫等優點,已經屹立于監控領域龍頭地位
型號 ZYU-S550B
屏幕尺寸 1213.5mm*684.3mm
圖像長寬比 16:9
拼縫 3.5mm
分辨率 1920(H)×1080(V)
點距 0.648(H)×0.648(V)
響應時間 8ms
色彩 8 bit，16.7m
亮度 450cd/㎡
對比度 3000:1
色溫 10000K
可視角度（H/V） 178/178度
電源 AC 100V～240V，50/60Hz,Universal，±10%
功耗 180W（正常工作狀態）
電源管理 G:AC100V-240V 50/60Hz；G:5.0A(最大)
使用壽命 60000 小時
最佳分辨率 1920×1080
輸入接口 CVBS 1.0Vp-p
YPbPr NTSC(60Hz)，480P，720P，1080i
PAL(50Hz)，576P，720P，1080i
DVI NTSC,480P59,720P59,1080i59,1080P59，480P60，720P60，1080i60,1080P60，PAL，50Hz，576P，720P，1080i，1080P
VGA VGA-60Hz，SVGA-60Hz ，XGA-60Hz，SXGA-60Hz
溫度 工作狀態 0～50℃
儲藏狀態 -20～70℃
濕度 工作狀態 20～80%
儲藏狀態 20～80%
壓力 工作狀態 800～1114 hPa (海拔高度：0～2，000m)
儲藏狀態 600～1114 hPa (海拔高度：0～4，500m)
標準配件 VGA線，電源線，BNC線等
監控中心:
公安、金融、能源、交通、煤礦、政府、企業等監控及指揮調度中心
公眾顯示:
機場、鐵路、地鐵、公路等交通行業、圖書館、博物館、動物園、商場等展示場所
商業演示:
電視演播廳、大型演出及商業會展、酒店大堂、企事業單位辦公大廳、會議室
科研軍事:
科研教育機構、醫療機構、軍事作戰指揮、氣象地理勘測
;)
